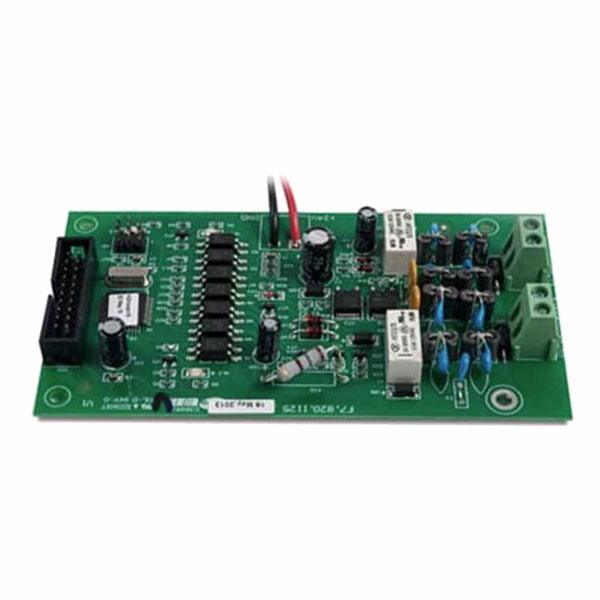

LC200 Akıllı Adresli Loop Genişletme Kartı
LC200 – Akıllı Adresli Loop Genişletme Kartı
* Çevrim cihazlarına bağlanabilir.
* Sisteme 242 adreslenebilir cihaz bağlamak için ek bir çevrim ekler.
Açıklama
* LC200 Çevrim Kartı, GST200 Serisi Kontrol Panelleri için isteğe bağlı bir karttır.
* Sisteme daha fazla cihaz bağlamak için ek çevrimlerin genişletilmesini sağlar.
* Tek kart, yalnızca bir kontrol panelinde kullanılır.
* Enerjili durumda kart takılmamalı veya çıkarılmamalıdır.
Kayıtlı cihazları görüntüleme: Kontrol panelinin türüne bağlı olarak menü seçeneği seçilmelidir.
Menü Seçenekleri:
BROWSE -> 1 Cihazları Gözden Geçir -> 1 Çevrim Cihazları -> Çevrim1, Çevrim2
Yön tuşları ile seçin ve Enter tuşuna basın.
Alternatif olarak:
BROWSE -> 1 Çevrim Gözden Geçir -> Çevrim1, Çevrim2
Yön tuşları ile seçin ve Enter tuşuna basın.
Başka bir yöntem:
MODE -> 1 Durum Oku -> 2 Sistem Noktası -> 1. Çevrim1, 2. Çevrim2
İlgili içeriği gözden geçirmek için 1 veya 2 numaralı tuşlara basın.
LED Göstergeler:
HL1 LED (Kırmızı): Çevrimler arasında geçiş yaparken yanar.
HL2 LED (Kırmızı): Çevrim girişi kesildiğinde yanar.
HL3 LED (Kırmızı): Ana kart ile iletişim kurarken yanar.
Bağlantı ve Kablolama
Ana Kart Bağlantısı: GST 200 Serisi Ana Kartı -> LC200
Düz Kablo: HF-20
Güç Yönetim Kartı Bağlantısı: GST 200 Serisi Güç Yönetim Kartı -> LC200
Güç Bağlantıları: +24V, GND
Çevrim Arayüzü Bağlantısı: LC200 -> Çevrim İzolatörü -> Adreslenebilir Alan Cihazları
Not: Çevrimde 32’den fazla cihaz varsa, bir çevrim izolatörü ekleyin. Her izolatör maksimum 32 cihaz yönetebilir.
Kurulum
* Kurulum yöntemleri, kontrol panelinin türüne göre farklılık gösterebilir.
* LC200 Çevrim Kartı, kontrol panelinin kabinine vidalarla sabitlenmelidir.
* Çevrim cihazlarının sayısını artırmak için genişletme gereken projeler için uygundur.
Teknik Özellikler
İletişim Arayüzü: Çevrim arayüzü
Çalışma Sıcaklığı: 0℃ ~ +40℃
Bağıl Nem: ≤ %95, yoğuşmasız
Sorun Giderme
Problem: Çevrim cihazları kaydedilemiyor.
Çözüm: Z0 ve Z1 voltajlarını multimetre ile ölçün. Voltaj 16V ile 20V arasında olmalıdır. Eğer değilse, kart arızalıdır ve değiştirilmelidir.
Garanti
* Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.
* Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
* Herhangi bir yetkili bayi veya çalışan, garanti koşullarını değiştiremez.
* Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
Özellikler
Ürün Kodu : LC200
Ürün Tanımı : GST200 Serisi Kontrol Panelleri için çevrim kartı, sistemde daha fazla cihaz eklemek için kullanılır.
Çevrim Cihaz Kapasitesi : 242 adreslenebilir cihaz
Kullanım Alanı : Kontrol panellerinde, daha fazla cihaz bağlamak için çevrim genişletme gerektiren projeler
LED Göstergeler :
HL1: Çevrimler arasında geçiş yaparken yanar
HL2: Çevrim girişi kesildiğinde yanar
HL3: Ana kart ile iletişim kurarken yanar
İletişim Arayüzü : Çevrim arayüzü
Çalışma Sıcaklığı : 0℃ ~ +40℃
Bağıl Nem : ≤ %95, yoğuşmasız
Kurulum Şekli : Kontrol paneli kabinine vidalarla sabitlenmelidir
Sorun Giderme : Z0 ve Z1 voltajlarını multimetre ile ölçün. 16V ile 20V arasında olmalıdır. Değilse, kart değiştirilmelidir.
Garanti : Tasarım, malzeme ve işçilik açısından garantilidir. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
