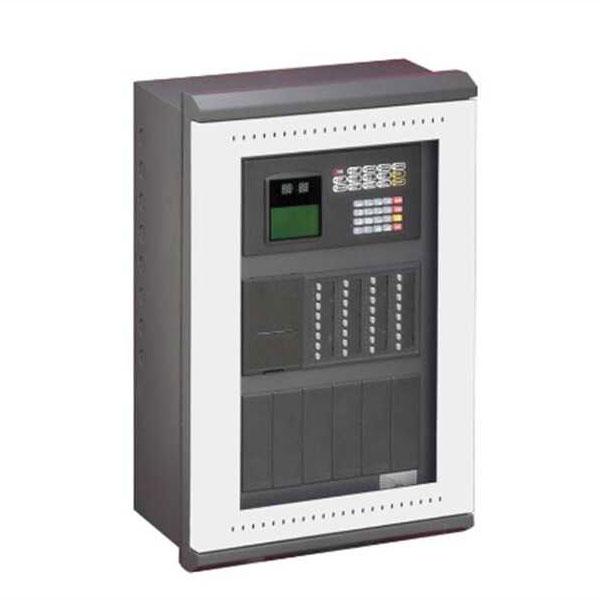

GST200N-TK Adresli Akıllı Yangın Alarm Paneli
GST200N-TK – Akıllı Adresli 1 Loop Panel
* GST200N Akıllı Yangın Alarm Kontrol Panelleri, EN54-2 ve EN54-4 standartlarına uygundur (LPCB sertifika No.: 548p).
* Basit kurulum, kolay kullanım ve bakım avantajları sunar.
* 1-2 çevrim adreslenebilir panel, küçük binalar (ofis, restoran, mağaza vb.) için uygundur.
Özellikler ve Avantajlar
* Maksimum 30 bölge desteği. Her bölgenin kendi alarm ve hata/iptal göstergesi ve etiketi bulunur.
* Tek çevrim panel kapasitesi: 235 adreslenebilir cihaz.
* İki çevrim panel kapasitesi: 477 adreslenebilir cihaz.
* GST akıllı ve dijital ürünleri ile uyumludur.
* 8×18 karakter LCD ekran.
* 15 LED göstergesi ile önemli bilgilerin gösterimi.
* Uçucu olmayan hafıza sayesinde güç kesilse bile veri kaybı yaşanmaz.
* Geniş kapsamlı güç kaynağı.
* Sesli alarm ve ışıklı alarm çıkışı: 0.5A/24V yük, GST konvansiyonel sesli alarmları ile uyumlu.
* RS232 arayüzü ile PC ile iletişim sağlar.
* RS485 veya CAN arayüzü ile ağ bağlantısı yapılabilir.
GST200N Paneli Kurulum Bilgisi
* Panel, duvara montaj ve gömme montaj ile uyumludur.
* Fiziksel boyutlar ve montaj delikleri kullanım kılavuzunda gösterilmiştir.
Bağlantı Bilgisi
Çevrim Bağlantısı (Loop): 2 çevrim paneli, ek bir çevrim kartı gerektirir. Class A tipi bağlantı uygulanmalıdır (Loop Out -> Loop In). Polariteye dikkat edilmelidir.
Ağ Bağlantısı: GST ağ bağlantısı için ağ kartı kullanılmalıdır. Polariteye dikkat edilmelidir.
Aktif Çıkışlar: 3 aktif çıkış (genel alarm, sesli alarm devresi, yangın koruma ekipmanı) sağlanır. Her biri 500mA/24VDC yük ile çalışır. Kablo izleme gerektiren devrelerde 4k7 EOLR (sonlandırıcı direnç) kullanılmalıdır. Çıkışlar NO (Normalde Açık), NC (Normalde Kapalı) veya Aktif olarak ayarlanabilir.
Tekrarlayıcı Çıkış: Ana kart ile bağlantılıdır, ağdan ayrı bir hat kullanır.
Hata Çıkışı: Genel bir hata çıkışı sağlanır (NO ve NC kontakları ile). Panel normal durumdayken röle devrede olur, hata veya güç kesilmesi durumunda devre dışı kalır.
Sınıf Değişikliği: Uzaktan kontrol ile sesli alarm devresi çıktısı yönetilebilir.
Kablo Gereksinimleri
Tüm kablolar yangına dayanıklı olmalıdır ve yerel yönetmeliklere uygun olmalıdır.
Çevrim Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1500 metre.
Ağ Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1200 metre.
Aktif Çıkışlar: Minimum 1.5mm², ideal olarak 2.5mm².
Sertifikalar ve Uygunluk
Standartlar: CE / CPD / EN54-2 / EN54-4
Sertifikalar:
LPCB (Loss Prevention Certification Board)
BS5839-1 uyumlu.
WEEE & RoHS uyumlu.
Teknik Özellikler
Birincil Güç Kaynağı: 100-240VAC, 50/60Hz
AC Akımı: 1.5A
Bekleme Gücü: 21AH/24VDC
Maksimum Pil Direnci: 1 Ω
Çevrim Kapasitesi: 1 veya 2 Çevrim
Bölge Kapasitesi: 30 Bölge
Cihaz Kapasitesi:
çevrim: 235 cihaz
çevrim: 242 cihaz
Ekran: 8 satır x 18 karakter, LCD
Ağ (RS485): Class A, Maksimum 32 panel (kart ile)
Ağ (CAN):
Class A, Maksimum 100 panel (kart ile)
Class B, Maksimum 240 panel (kart ve diğer aksesuarlarla)
PC Bağlantı Noktası: RS232/USB arayüzü (kart ile)
Koruma Derecesi: IP30
Çalışma Ortamı:
Sıcaklık: 0°C ~ +40°C
Nem: ≤ %95, yoğuşmasız
Boyutlar: 420mm(G) x 580mm(Y) x 202mm(D)
Dil Seçenekli Model Çeşitleri
GST200N-1: Tek çevrim versiyonu (Parça No.: 1005118)
GST200N-2: Çift çevrim versiyonu (Parça No.: 1004784)
GST200N-TK: Türk Model, Tek çevrim (Parça No.: 1005124)
GST200N-FR: Fransız Model, Tek çevrim (Parça No.: 1005123)
GST200N-HU: Macar Model, Tek çevrim (Parça No.: 1005121)
GST200N-IT: İtalyan Model, Tek çevrim (Parça No.: 1005122)
GST200N-PT: Portekiz Model, Tek çevrim (Parça No.: 1005119)
GST200N-SP: İspanyol Model, Tek çevrim (Parça No.: 1005120)
GST200N-RO: Romen Model, Tek çevrim (Parça No.: 1005517)
Uyumlu Cihazlar ve Aksesuarlar
GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli
GST200-2 Serisi Akıllı Yangın Alarm Paneli
GSTGMC Grafik İzleme Yazılımı
GST-NRP00 Ağ Tekrarlayıcı Paneli
GST852RP LCD Pasif Tekrarlayıcı Paneli
GST8903 Mimic Panel
DI-910xE Serisi Dijital Akıllı Dedektörler
I-910x Serisi Akıllı Analog Dedektörler
DI-9204E Adreslenebilir Manuel Çağrı Noktası
I-930x Serisi Adreslenebilir Arayüzler
I-940x Serisi Adreslenebilir Sesli ve Işıklı Cihazlar
C-950xE Serisi Hat İzolatörleri
DC-9504E Taban Montajlı İzolatör
I-960x Serisi Akıllı Yanıcı Gaz Dedektörleri
Özellikler
Birincil Güç Kaynağı : 100-240VAC, 50/60Hz
AC Akımı : 1.5A
Bekleme Gücü : 21AH/24VDC
Maksimum Pil Direnci : 1 Ω
Çevrim Kapasitesi : 1 veya 2 Çevrim
Bölge Kapasitesi : 30 Bölge
Cihaz Kapasitesi :
235 cihaz (1. çevrim)
242 cihaz (2. çevrim)
Ekran : 8 satır x 18 karakter, LCD
Ağ (RS485) : Class A, Maksimum 32 panel (kart ile)
Ağ (CAN) :
Class A, Maksimum 100 panel (kart ile)
Class B, Maksimum 240 panel (kart ve diğer aksesuarlar ile)
PC Bağlantı Noktası : RS232/USB arayüzü (kart ile)
Koruma Derecesi : IP30
Çalışma Ortamı :
0°C ~ +40°C
≤ %95 bağıl nem, yoğuşmasız
Boyutlar : 420mm(G) x 580mm(Y) x 202mm(D)
Standartlar ve Sertifikalar : EN54-2 / EN54-4, LPCB, BS5839-1, CE, CPD, WEEE & RoHS uyumlu
