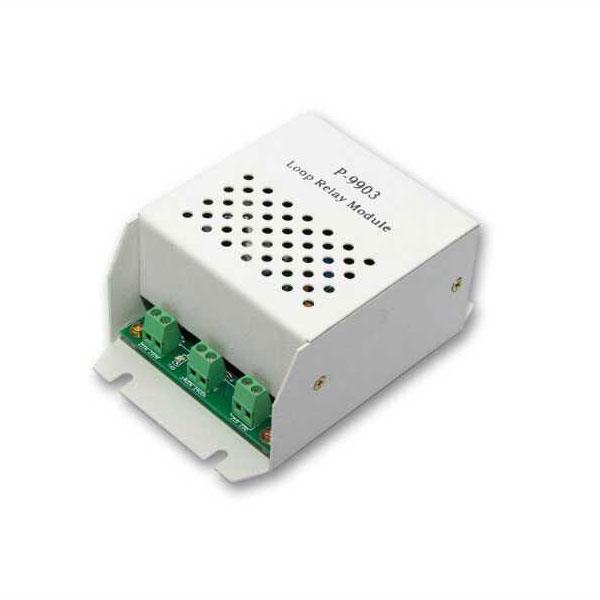

P-9903 (LOOP) Mesafe Artırma Modülü
P-9903 – Loop Genişleme Güçlendirici Modülü
Ürün Adı: GST P-9903 Loop Relay Module
Ürün Kodu: P-9903
Fonksiyon ve Performans Özellikleri
Loop Mesafesini Arttırma:
P-9903, loop mesafesini maksimum 1000 metreye kadar genişletir.
Yüksek empedanslı ve uzun mesafeli kablolama gereksinimlerinde sinyal bütünlüğünü korur.
Güvenilirlik ve Kararlılık:
Loop hattının sinyal iletim güvenilirliğini artırır ve kritik alanlarda sinyal stabilitesini sağlar.
Yüksek endüstriyel parazit alanlarında (örneğin, fabrika veya ağır makine tesisleri) bile güçlü koruma sağlar.
Optik İzolasyonlu Çıkış:
Optik izolasyon teknolojisi kullanılarak çıkış sinyali endüstriyel parazitlere karşı dirençli hale getirilmiştir.
Bu özellik, sinyal iletiminde güvenilirliği artırarak yanlış alarmların önüne geçer.
Class B Loop Bağlantı Desteği:
Sadece Class B tipi loop bağlantıları desteklenir.
Bu, genellikle küçük ve orta ölçekli yangın alarm sistemleri için uygundur.
Genişletme ve Seri Bağlantı Desteği:
Aynı loop üzerinde maksimum iki adet P-9903 modülü seri olarak bağlanabilir.
Seri bağlantı seçeneği, daha geniş alanlarda sinyal iletimini desteklemek için ideal bir çözümdür.
Elektriksel Özellikler
Çalışma Gerilimi: 24V DC
Maksimum Güç Tüketimi: 35mA
Fiziksel Özellikler
Boyutlar: 157mm x 120mm x 60mm
Ağırlık: 400 gram
Çevresel Koşullar
Çalışma Sıcaklık Aralığı: -10°C ile +50°C
Bağıl Nem Oranı: %95 (yoğunlaşmayan)
Bağlantı Kapasitesi
Tek Loop Üzerindeki Maksimum Cihaz Sayısı: 240 cihaz
Loop Mesafesi:
Maksimum 2.5 km (düşük empedanslı kablo kullanımı ile).
Kurulum ve Montaj
Montaj Seçenekleri:
DIN rayı montajı veya duvara monte edilebilir.
Kolay montaj için entegre bağlantı terminalleri içerir.
Sertifikasyon ve Standartlar
EN54-17 ve EN54-18 standartlarına uyumludur.
CE ve LPCB sertifikalarına sahiptir.
Bu teknik özellikler, P-9903 modülünün yangın alarm sistemlerinde geniş alanların korunmasını sağlamak için ideal olduğunu ve yüksek parazit ortamlarında bile güvenilir bir performans sunduğunu ortaya koymaktadır.
Özellikler
Loop Mesafesini Genişletme ve Güvenlik Sağlama : P-9903, loop mesafesini artırır ve yüksek parazitli ortamlarda sinyalleri korur.
Loop Mesafesi ve Güvenilirliğini Artırma : Loop hattının mesafesini ve güvenilirliğini geliştirir.
Loop Mesafesini 1000 Metre Arttırma : Mevcut loop hattına 1000 metre mesafe ekleyebilir.
Maksimum Seri Bağlanabilir Röle Sayısı : Seri olarak maksimum 2 adet röle modülü bağlanabilir.
Optik İzolasyonlu Çıkış Sinyali : Çıkış sinyali optik izolasyonludur ve endüstriyel parazitlere karşı dayanıklıdır.
Sadece Class B Loop Bağlantısı Destekleme : Çıkış, yalnızca Class B tipi loop bağlantılarını destekler.
