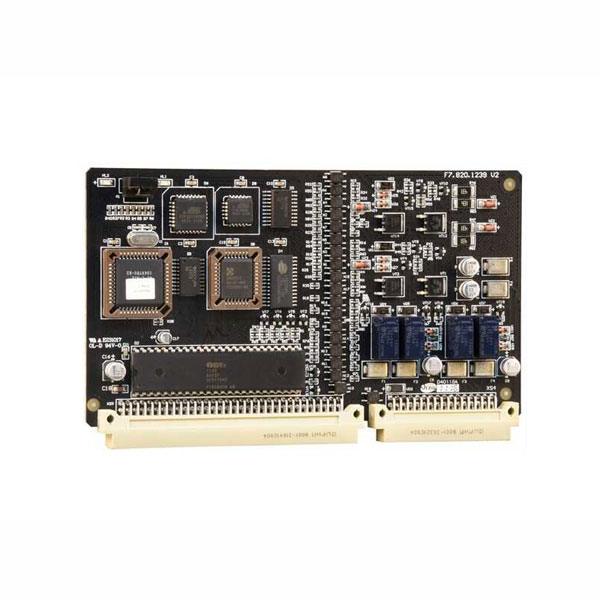

LCIFP8 Dual Loop Genişletme Kartı (GST-IFP8 için)
LCIFP8 – Dual Loop Genişletme Kartı (GST-IFP8 için)
GST-IFP8 Paneli için Sistem Genişletme Kartı
Sistem Genişletme Kartı, GST-IFP8 yangın alarm paneli için tasarlanmış olup, sisteme iki ek çevrim daha ekler. Bu sayede daha fazla adreslenebilir cihaz bağlanabilir ve sistem kapasitesi genişletilebilir.
Teknik Özellikler
Çalışma Voltajı : 24VDC
Çalışma Akımı : 600mA
Kapasite : 484 adres
Çevrim Bağlantısı : Sınıf A
Kablo Gereksinimi : Minimum 1.0mm² yangın kablosu
Kurulum : GST-IFP8 panelinin tipik yuvasına yerleştirilir
Tipik Bağlantı Şeması
LOOP ÇIKIŞI: Çevrimdeki cihazların çıkış bağlantı noktası.
LOOP GİRİŞİ: Çevrimdeki cihazların giriş bağlantı noktası.
Adreslenebilir Alan Cihazları: Çevrimde yer alan adreslenebilir yangın alarm cihazlarıdır.
Çevrim İzolatörü: Çevrimdeki kısa devreleri izole etmek için kullanılan cihazlardır. Kısa devre olduğunda, izolatör çevrimi ikiye bölerek, diğer cihazların çalışmasını sağlar.
Bağlantı Yapısı
Aşağıdaki tipik bağlantı şeması, bir Sınıf A bağlantısı göstermektedir. Çevrim giriş ve çıkış noktaları arasında, adreslenebilir alan cihazları ve çevrim izolatörleri yer alır:
* LOOP OUT (Çevrim Çıkışı) -> Çevrimdeki cihazlara bağlantı yapılır.
* LOOP IN (Çevrim Girişi) -> Çevrimdeki cihazlardan gelen bağlantı yapılır.
* Adreslenebilir Alan Cihazları -> Bağlantı çevrimde yer alan adreslenebilir cihazlardır.
* Çevrim İzolatörleri -> Kısa devre olduğunda çevrimdeki diğer cihazların çalışmasını korur.
Önemli Notlar
Bu genişletme kartı, GST-IFP8 kontrol paneline entegre edilmelidir. Kurulum sırasında uygun kablolama ve bağlantı kurallarına uyulmalıdır. Detaylı kurulum ve kullanım için üretici kılavuzuna başvurunuz.
