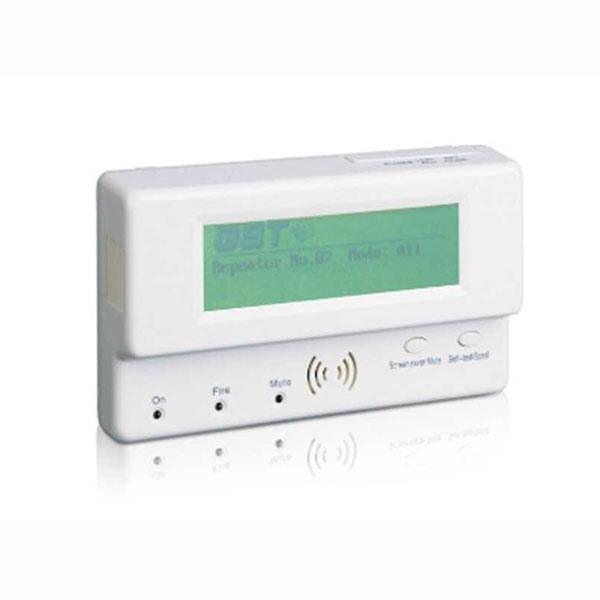

GST852RP Tekrarlama Paneli
GST852RP – Tekrarlama Paneli
* GST-852RP, GST adreslenebilir sistemine ait uzaktan gösterim birimidir.
* Yangın durumunda, tekrarlama paneli yangın türünü, zamanı ve yer bilgilerini gösterir ve yerel bildirim için sesli uyarı verir.
* Bu adreslenebilir tekrarlama paneli, GST adreslenebilir paneller ile RS485 bağlantıları aracılığıyla bağlanabilir.
Özellikler ve Avantajlar
* Büyük boyutlu arka aydınlatmalı LCD ekran.
* Tüm GST akıllı panelleri ile uyumludur.
* Ses kapatma ve lamba testi işlevleri.
* Elektriksel adresleme desteği.
Önerilen Kablolama
1.0mm² veya daha kalın yangın kablosu önerilir, ancak yerel yönetmeliklere tabidir.
Kurulum Bilgisi
* GST852RP, duvara monte edilebilen bir tiptir. Tabanı duvara veya sağlam bir destek yüzeyine monte edin.
* Kabloları bağlayın ve tekrarlama panelini montaj tırnaklarına göre yerleştirin.
* Gövdeden aşağı doğru çekerek tabana sabitleyin.
Bağlantı Terminalleri
* Sistem kabloları tabana bağlanır ve iç kablolar ile tekrarlama paneline iletilir.
* A IN, B IN: Tekrarlama panelinden gelen A ve B terminallerine bağlanır, kutuplu bağlantı gerektirir.
* A OUT, B OUT: Panele bağlanır, kutuplu bağlantı gerektirir.
* 24V +IN, 24V -IN: Tekrarlama panelinin D1 ve D2 terminallerine bağlanır, kutupsuzdur.
* 24V +OUT, 24V -OUT: 24V güç kaynağına bağlanır, kutupsuzdur.
Uyumlu Ürünler
* GST200-2 Akıllı Yangın Alarm Kontrol Paneli
* GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli
Teknik Özellikler
Çalışma Gerilimi : 18VDC ~ 28VDC
Güç Tüketimi : Bekleme: 2W, Alarm: 5W
Kod Aralığı : 1-64
Mesaj Kapasitesi : 128 parça
Kablolama : RS485 sinyalleri için 2-telli, 24VDC güç için 2-telli
Çalışma Ortamı : 0°C ~ +40°C, ≤95% bağıl nem (yoğuşmasız)
Boyutlar : 210mm (Genişlik) x 300mm (Yükseklik) x 91mm (Derinlik)
