Açıklama
Adresli Dijital Tekli Giriş Modülü

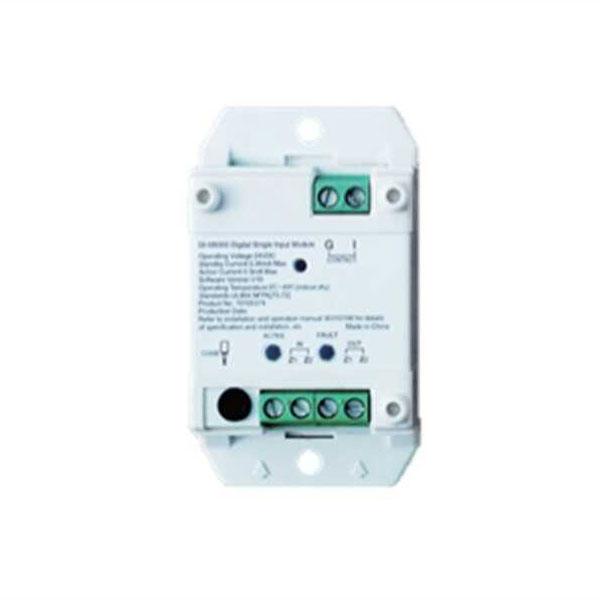

DI-9300E – Dijital Tekli Giriş Modülü
Özellikler
* Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir.
* Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar.
* Dahili mikroişlemci, mesajları akıllı bir şekilde işler.
* Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar.
* DIN rayına veya duvara montaj yapılabilir.
* Standart: EN 54-18: 2005.
Açıklama
* DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
* Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir.
Bağlantı ve Kablolama
Modülün terminalleri aşağıdaki gibidir:
(Z1, Z2): FACP çevrim bağlantısı, polarite duyarsızdır.
(I, G): Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir.
CODE: Programlayıcı ile bağlantı yapılır.
Önerilen Kablolama: Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır.
Kurulum
* Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun.
* Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun.
* Modül, 35mm DIN rayı üzerine monte edilebilir.
* Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm.
Uygulama
Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir:
Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar.
Programlama Parametreleri
* Parametreler, P-9910B programlayıcı ile programlanabilir.
* Varsayılan parametre: Normalde açık (NO).
* Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir:
Normalde Açık (NO) < 1 kΩ Aktif :
> 11.7 kΩ Hata
Diğer Normal
Normalde Kapalı (NC) < 1 kΩ Hata :
> 11.7 kΩ Aktif
Diğer Normal
Teknik Özellikler
Çalışma Voltajı : Çevrim: 24VDC (16V – 28V)
Bekleme Akımı : ≤ 0.26mA
Çalışma Akımı : ≤ 0.5mA
Programlama : Elektronik olarak adresleme yapılabilir
Adres Aralığı : 1 – 242
LED Göstergeleri :
Aktif LED: Kırmızı, aktivasyonda yanar.
Hata LED: Sarı, giriş hatasında yanıp söner.
Koruma Derecesi : IP30
Çalışma Sıcaklığı : -10°C – +55°C
Bağıl Nem : %95’e kadar, yoğunlaşmayan
Montaj Tipi : 35mm DIN rayı
Malzeme ve Renk : ABS, beyaz (RAL9016)
Boyutlar (UxGxY) : 78mm × 45.3mm × 28.5mm
Ağırlık : Yaklaşık 36.8g
Aksesuarlar ve Araçlar
P-9910B : El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
RT-0.25W-4.7kΩ ±5%-25mm : Direnç, ürünle birlikte verilir
Özellik
Ürün Adı : DI-9300E Dijital Tek Giriş Modülü
Çalışma Modu : Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir.
Elektronik Adresleme : Adresler el tipi programlayıcı ile değiştirilebilir.
Mikroişlemci Özelliği : Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir.
Çalışma Voltajı : Çevrim: 24VDC (16V – 28V)
Bekleme Akımı : ≤ 0.26mA
Çalışma Akımı : ≤ 0.5mA
Programlama Yöntemi : Elektronik olarak adresleme yapılabilir.
Adres Aralığı : 1 – 242 arası adres kaplayabilir.
LED Göstergeler :
**Aktif LED**: Kırmızı, aktivasyonda yanar.
**Hata LED**: Sarı, giriş hatasında yanıp söner.
Koruma Derecesi : IP30
Çalışma Sıcaklığı : -10°C – +55°C
Bağıl Nem : %95’e kadar, yoğunlaşmayan
Montaj Tipi : 35mm DIN rayına veya duvara montaj yapılabilir.
Malzeme ve Renk : ABS, beyaz (RAL9016)
Boyutlar (UxGxY) : 78mm × 45.3mm × 28.5mm
Ağırlık : Yaklaşık 36.8g
Aksesuarlar ve Araçlar :
P-9910B : El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir
RT-0.25W-4.7kΩ ±5%-25mm :
