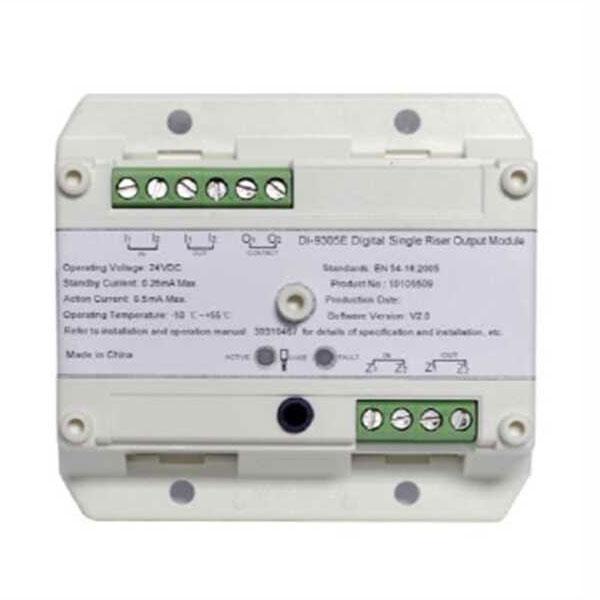

DI-9305E Adresli Dijital Tekli Çıkış Modülü
DI-9305E – Dijital Tekli Çıkış Modülü
Kablo kontrolü: Çıkış kabloları, ses giriş kabloları veya 24V giriş kabloları için kablo kontrolü sağlar.
Tek adres işgal eder: Adres sahada değiştirilebilir.
Çıkış portu: Hassas test için AD örnekleme teknolojisi kullanır.
Montaj Yöntemleri: DIN-Rail (ray montajı) veya duvara montaj yapılabilir.
Standart: EN 54-18:2005 uyumlu.
Açıklama
* DI-9305E Dijital Tek Riser Çıkış Modülü, bir mikroişlemci ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir.
* Modül, 70V/100V giriş ses sinyali kabloları veya 24VDC giriş kablosu ile bağlantı kurmak için tasarlanmıştır.
* Giriş veya çıkış portlarının durumunu kontrol edebilir ve kontrol yöntemi ayarlanabilir.
Bağlantı ve Kablolama
(Z1, Z2) IN & OUT: FACP çevrim devresi ile bağlantı, polariteye duyarsızdır.
O1, O2: Çıkış terminalleri.
(I1, I2) IN & OUT: Güç giriş terminalleri, 24V sinyal terminalleri veya 70V/100V ses sinyal terminalleri ile bağlantı yapılabilir. (Not: I1 ve I2 arasında 50kΩ direnç bulunur.)
CODE: P-9910B programcı ile bağlantı yapılır.
Önerilen Kablolama: Tüm terminaller için 1.0mm² veya üzeri yangın kablosu kullanımı ve yerel yönetmeliklere uyulması gerekmektedir.
Kurulum
* Modülü kurmadan önce, çevrim gücünü kesin ve kılavuz rayın güvenli bir şekilde monte edildiğinden emin olun.
* Kurulumdan önce, muhafazanın iyi durumda olduğundan ve işaretlerin tam olduğundan emin olun.
* Modül, 35mm DIN-Rail üzerine veya 4 montaj vidası ile duvara monte edilebilir. Minimum montaj alanı: 67mm x 40.5mm.
Uygulama
* I1/I2 terminallerini O1/O2 terminalleri ile bağlayın.
* Modül adresi, sahada P-9910B El Tipi Programlayıcı ile programlanabilir.
Programlama Parametreleri
* Programlayıcı bekleme durumundayken, “456” girip “Temizle” tuşuna basarak programcı kilidini açın.
* Fn + 3 tuşlarına basın ve ekranda “—” sembolü göründüğünde, parametreleri girin.
* “Program” tuşuna basarak, parametrelerin girildiğini belirten “P” sembolünü bekleyin.
Kontrol Yöntemleri
Giriş Kontrolü:
1: Kontrol yok.
Diğerleri: Kontrol var (Varsayılan).
Çıkış Kontrolü:
1: Kontrol yok.
Diğerleri: Kontrol var (Varsayılan).
Çıkış Direnci ve Ürün Durumu
O1/O2 port direnci:
< 7.5 kΩ: Hata.
> 100kΩ: Hata.
Diğer: Normal.
Giriş Gerilimi ve Ürün Durumu
Giriş port gerilimi:
<18 V: Hata.
>19 V: Normal.
Sistem Bağlantıları
Ses Sinyalleri İçin Bağlantı:
I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.
47kΩ uç direnç ekleyin.
Cihazı FACP’ye bağlayın.
24VDC Bağlantısı:
I1/I2 terminalleri ile O1/O2 terminallerini bağlayın.
47kΩ uç direnç ekleyin.
Cihazı FACP’ye ve 24VDC sinyaline bağlayın.
Teknik Özellikler
Çalışma Voltajı: Çevrim 24VDC (16VDC – 28VDC).
Bekleme Akımı: ≤ 0.26mA.
Eylem Akımı: ≤ 0.5mA.
Maksimum Çıkış Yükü: 2A@30VDC.
Ses Girişi Kapasitesi:
70V: Maksimum 60W.
100V: Maksimum 60W.
Röle Çıkışı: Voltaj içermeyen kontak.
Programlama Yöntemi: Elektronik adresleme, 1 – 242 arası bir adres.
Aktif LED: Röle aktive olduğunda kırmızı yanar.
Hata LED’i: Giriş hatası olduğunda sarı yanar.
Koruma Derecesi: IP30.
Çalışma Sıcaklığı: -10°C – +55°C.
Bağıl Nem: ≤ %95, yoğuşmasız.
Montaj: 35mm DIN-Rail uyumlu.
Malzeme ve Renk: ABS, beyaz (RAL 9016).
Boyutlar: 85.3mm x 78mm x 33mm.
Ağırlık: Yaklaşık 66.6g.
Aksesuarlar ve Araçlar
P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir.
RJ-0.5W-47kΩ±1% Direnç: Sağlanmaktadır.
Garanti
* Ürün, tasarım, malzeme ve işçilik açısından garantilidir.
* Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir.
Ürün Uyarıları
* Bu ürünler yalnızca deneyimli güvenlik profesyonelleri tarafından satılmak ve kurulmak üzere tasarlanmıştır.
* UTC Fire & Security, yetkili satıcılar da dahil olmak üzere ürünün doğru kurulup kurulmadığına dair güvence veremez.
Özellikler
Çalışma Voltajı : 24VDC (16VDC – 28VDC)
Bekleme Akımı : ≤ 0.26mA
Eylem Akımı : ≤ 0.5mA
Maksimum Çıkış Yükü : 2A@30VDC
Ses Girişi Kapasitesi :
70V: Maksimum 60W
100V: Maksimum 60W
Röle Çıkışı : Voltajsız kontak
Programlama Yöntemi : Elektronik adresleme, 1 – 242 arası adres
Aktif LED : Röle aktif olduğunda kırmızı yanar
Hata LED’i : Giriş hatasında sarı yanar, çıkış hatasında 0.5 saniye aralıklarla yanıp söner
Koruma Derecesi : IP30
Çalışma Sıcaklığı : -10°C – +55°C
Bağıl Nem : ≤ %95, yoğuşmasız
Montaj Yöntemi : 35mm DIN-Rail uyumlu
Malzeme ve Renk : ABS, beyaz (RAL 9016)
Boyutlar : 85.3mm x 78mm x 33mm
Ağırlık : Yaklaşık 66.6g
