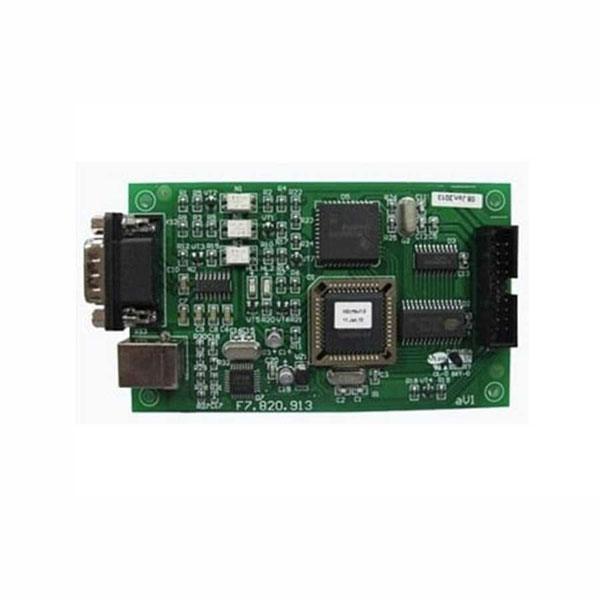

P-9930 RS232-USB PC Bağlantı Kartı
P-9930 RS232-USB PC Bağlantı Kartı
* Standart RS232 ve USB arayüzleri.
* GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar.
Açıklama
* P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır. GST Grafik İzleme Merkezi ve Tanımlama Aracı ile bağlantı kurmak için iki fotoelektrik izolasyonlu RS232 arayüzü sağlar.
* Kart, enerjili durumda takılmamalı veya çıkarılmamalıdır.
* Kalibrasyon moduna girildiğinde, SK1 tuşuna basıldığında (ana kart sıfırlama), kayıt başarılı olursa Color CRT OK ifadesi görüntülenir.
* İletişim Kartının Adresini Değiştirme: SYSTEM tuşuna basın, Yönetici Parolasını girin. Parola doğrulandıktan sonra şu adımları izleyin: 3 Ağ Ayarı -> 1 NET Yerel Adres, numara seçimiyle ayarlayın.
LED Göstergeleri
* Ana kart iletişim HL1 LED: Kırmızı renkte. Ana kart ile normal iletişimdeyken yanıp söner.
* Harici iletişim HL2 LED: Yeşil renkte. RS232 veya USB arayüzleri ile normal iletişimdeyken yanıp söner.
Bağlantı ve Kablolama
* Ana Kart Bağlantısı: GST200 Serisi ana kartına XS12 ve HF-20 düz kablo ile bağlanır.
* RS232 Bağlantısı: GST Grafik İzleme Merkezi veya GST Tanımlama Aracı ile CRT veri hattı üzerinden bağlanır.
* USB Bağlantısı: USB kablosu ile PC veya diğer cihazlara bağlanır.
Teknik Özellikler
İletişim Arayüzü : RS232 ve USB arayüzü
İletişim Mesafesi : (RS232) < 15m
İletişim Mesafesi : (USB) < 5m
Baud Hızı : 2400bps
Çalışma Sıcaklığı : 0℃ ～ +40℃
Bağıl Nem : ≤ 95%, yoğuşmasız
Aksesuarlar ve Araçlar
CRT Veri Kablosu : F6.629.003 GST Grafik İzleme Merkezi ve iletişim kartı için kullanılır.
Yazıcı Kablosu : USB2.0 A TO B 3m GST Def ve iletişim kartı ile bağlantı için kullanılır.
Garanti Koşulları
* GST, ürünün tasarım, malzeme ve işçilik açısından garanti kapsamında olduğunu belirtir.
* Bu garanti, ürünün yanlış kurulum veya talimatlara uygun olmayan kullanım durumlarında geçerli değildir.
* Herhangi bir bayi veya çalışan, garanti şartlarını değiştiremez.
* Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçiniz.
