P-9910B Adres Programlayıcı
P-9910B – Akıllı Adresli Programlayıcı

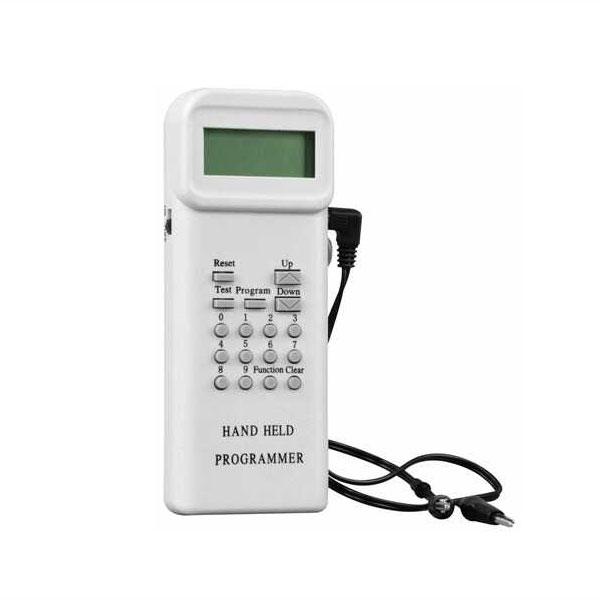

P-9910B El Tipi Programlayıcı
- Genel Özellikler
* P-9910B El Tipi Programlayıcı, adreslenebilir dedektörlerin veya modüllerin adresini, hassasiyetini ve cihaz tipini okuyabilir ve programlayabilir.
* Programlayıcı ayrıca tekrarlayıcı panellerin adresini, LED sayısını ve her LED’in kullanıcı kodunu okuyabilir ve programlayabilir.
- Özellikler
* Kompakt, el tipi bir ünite; küçük boyutlu, taşınması ve kullanımı kolay.
* Adreslenebilir dedektörleri, modülleri veya I2C arayüzüne sahip cihazları (örneğin, GST8903 grafik tekrarlayıcı panel, I-9105R Akıllı Yansıtıcı Işın Dedektörü ve C-9105R Konvansiyonel Yansıtıcı Işın Dedektörü) programlayabilir.
* Dört haneli alfanümerik LCD ekran.
* Düşük tüketim modu ve otomatik kapanma fonksiyonu.
* Düşük pil göstergesi.
III. Teknik Özellikler
* Özellik Değer
* Güç 9V’luk bir batarya
* Çalışma Akımı ≤8mA
* Bekleme Akımı ≤100μA
* Çalışma Ortamı Sıcaklık: -10℃～+50℃, Nem: ≤95％, yoğuşmasız
* Boyutlar 164mm × 64mm × 24mm
- Yapısı
* Güç Anahtarı: Programlayıcıyı açıp kapatır.
* LCD Ekran: Tüm dedektör bilgilerini ve operatör tarafından girilen bilgileri görüntüler, düşük pil göstergesini gösterir.
* Çevrim Girişi: Programlayıcıyı adreslenebilir dedektörler veya modüllerle bağlamak için kullanılır.
* Tekrarlayıcı Panel Girişi (I2C): Programlayıcıyı GST8903 grafik tekrarlayıcı panel veya I2C modunda programlanan dedektörlerle bağlamak için kullanılır.
* Sıfırlama Tuşu: Programlayıcı uzun süre kullanılmadığında otomatik olarak kapandığında bu tuşa basarak tekrar açabilirsiniz.
* Montaj Vidası: Programlayıcının PCB’sini sabitler ve ön kapak ile arka kapağı birbirine bağlar.
* Batarya Kapağı: Bataryayı yerleştirmek için kullanılır.
* İsim Levhası: Programlayıcının arkasında bulunur.
- Çalışma
* Pilin İlk Kurulumu: Pil kapağını talimatlara uygun şekilde açın, pili doğru şekilde takın ve kapağı kapatın.
* Pil Değişimi: LCD ekranda “LB” göstergesi belirirse, pil düşük voltajda demektir ve değiştirilmesi gerekir.
* Sistem Bağlantısı: Dedektörler veya modüller ile bağlantı: Bağlantı kablosunun bir ucunu programlayıcının çevrim girişine takın, diğer ucu dedektörlerin veya modüllerin çevrimine bağlayın.
* Tekrarlayıcı paneller ile bağlantı: PS/2 konektörünün bir ucunu programlayıcının I2C girişine takın, diğer ucunu tekrarlayıcı panelin soketine bağlayın.
* Açma: Güç anahtarını “ON” konumuna getirin, LCD ekran “H003” gösterdiğinde programlayıcı düzgün çalışıyor demektir.
* Otomatik Kapanma Sonrası Sıfırlama: Uzun süre kullanılmadığında programlayıcı otomatik olarak kapandığında, sıfırlama tuşuna basarak tekrar açabilirsiniz.
- Sorun Giderme
* Açıldıktan Sonra Hiçbir Şey Görünmüyor: Pil ve devre kartı arasındaki bağlantıyı kontrol edin. Sorun devam ederse, iç devrede hasar olabilir.
* Programlama Yapılamıyor: Programlanacak dedektör veya modülü ve bağlantı terminallerini kontrol edin. Bağlantı hatası veya kısa devre olup olmadığını kontrol edin. Sorun devam ederse, iç devrede hasar olabilir.
VII. Uygulama
* Dedektörler ve Modüller için Uygulama:
* Programlayıcı, dedektörlerin adresini, cihaz tipini ve hassasiyetini ayarlayabilir.
* Programlama modu aktif hale getirildiğinde, test tuşuna basarak mevcut adresi ve diğer bilgileri görüntüleyebilirsiniz.
* Adresleme veya parametre değişiklikleri yapmak için uygun adımlar ve şifrelerle ilgili işlemleri gerçekleştirebilirsiniz.
* Tekrarlayıcı Panel İçin Uygulama:
* Adres, kullanıcı kodu ve LED konfigürasyonlarını ayarlayabilir.
* LED’lerin sayısını ve kullanıcı kodlarını test ve programlama fonksiyonları ile değiştirebilirsiniz.
