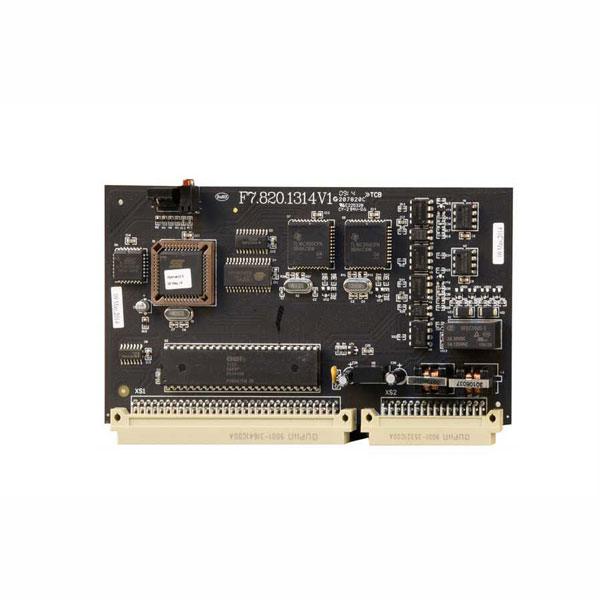

P-9945A RS485 Network Kart (Class-A)
P-9945A RS485 – Network Kart (Class-A) (GST-IFP8 için)
* İki fotoelektrik izolasyonlu RS485 arayüzü.
* Ring (halka) ağlar için uygundur.
Açıklama
* P-9945A, GST-IFP8 kontrol paneli için isteğe bağlı bir karttır ve iki fotoelektrik izolasyonlu RS485 arayüzü sağlar.
* Kart enerjili durumda iken takılmamalı veya çıkarılmamalıdır.
* Panel açıldığında “Network OK” ifadesi görüntülenirse, bu başarılı kayıt işleminin gerçekleştiğini gösterir.
LED Göstergeleri
* Ana Arayüz (A1B1) İletişimi (HL1 LED):
Yeşil renkli.
RS485 ana arayüzü normal iletişimdeyken yanar veya yanıp söner.
* Alt Arayüz (A2B2) İletişimi (HL2 LED):
Kırmızı renkli.
RS485 alt arayüzü normal iletişimdeyken sabit olarak yanar.
Bağlantı ve Kablolama
* P-9945A, GST-IFP8 çevrim kartına takılabilir.
* DIP anahtarı, 1. konuma ayarlanmalıdır.
* Çevrimlerin bağlantısı:
O- -> I-
O+ -> I+
I+ -> O+
I- -> O-
Montaj
* Kartın montajı, ana kart üzerindeki çevrim kartı yuvasına sabitlenir.
* Bükümlü çift kablo kullanılarak halka ağı oluşturulmalıdır.
Uygulama
* P-9945A Çevrim Kartı, Loop Board üzerindeki yuvaya sabitlenmelidir.
* Bu kartlar, bükümlü çift kablo kullanılarak halka ağı oluşturur.
Teknik Özellikler
İletişim Arayüzü : İki RS485 arayüzü
İletişim Mesafesi : İki komşu düğüm arası maksimum 1200m
Ağ Kapasitesi : Maksimum 32 GST serisi kontrol paneli
İletişim Hızı (Baud Rate) : 4800bps
İletişim Ortamı : 1.0 mm² veya üzeri bükümlü çift kablo, tercihen korumalı kablo önerilir
Çevresel Sıcaklık : 0℃ ~ +40℃
Bağıl Nem : ≤ %95, yoğuşmasız
Montaj : Çevrim kartı yuvasına vidalar ile sabitlenir
WEEE Bilgisi : 2012/19/EU (WEEE direktifi). Bu ürünler geri dönüştürülmeli ve yerel atık toplama noktalarına iade edilmelidir.
Garanti
* Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.
* Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
* Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez.
* Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
