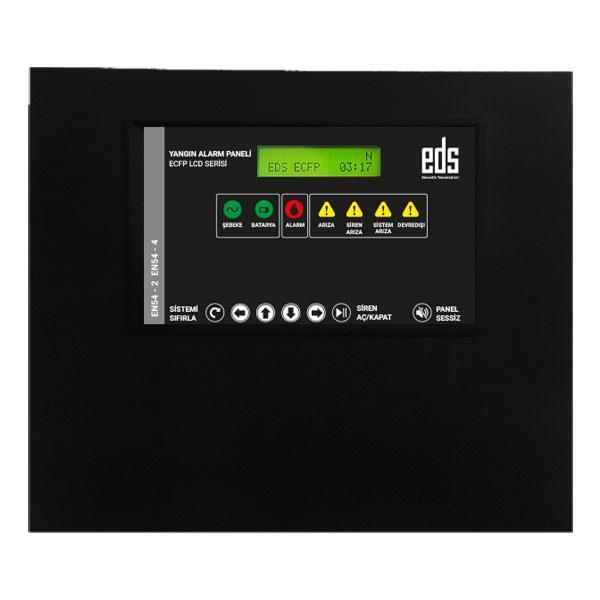

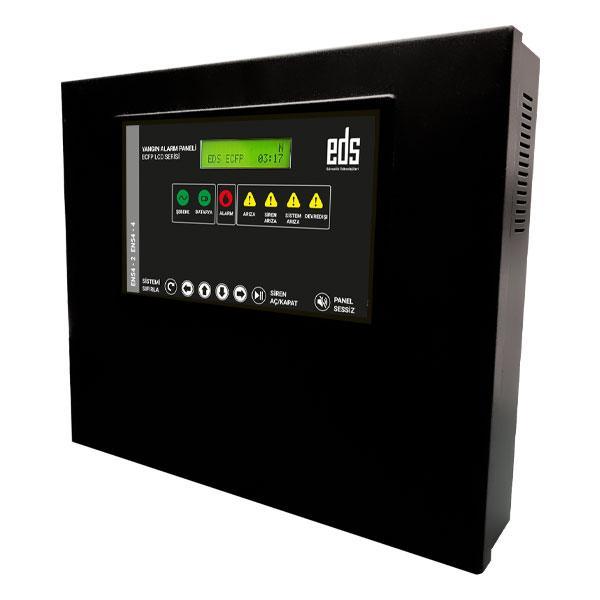

Konvansiyonel Yangın Algılama Paneli 12 Bölge Metal Kutu ECFP12M EDS
EDS Konvansiyonel Yangın Algılama Paneli
12 Bölge
2 Bölgeden 16 Bölgeye Kadar Ürün Seçeneği Mevcuttur
Alfanümerik LCD Ekran
Metal Kutu
EN 54 Sertifikalı
| Teknik Bilgiler | |||||
| Model | ECFP-XXP | ECFP-XXM | |||
| Elektriksel | |||||
| AC Girişi | 220 + %10 – %15 | ||||
| Güç Tüketimi | <53W | ||||
| Kablo Bağlantısı | 3 x 1.5 mm2 / 1 km | ||||
| Bölge Kablolama | 12 – 26 AWG (3.31 to 0.13 mm2 Çift Bükümlü Kablo (max. 40Ω / 500 nF) / 1 km |
||||
| Siren Hat Sonu Direnci | 15kΩ | ||||
| Hat Sonu Direnci | 4.7kΩ | ||||
| Batarya Sigortası | Resetlenebilir | ||||
| Bölge Sigortası | Resetlenebilir | ||||
| Bölge Sayısı | 2-4-8-12-16 | ||||
| Çıkış Sayısı | 1 | ||||
| Alarm Rölesi Komütasyon Akımı | 2A – 30V DC maks. | ||||
| Bölge Devresi Başına Direnç | 50 Ω maks. | ||||
| Siren Çıkışı | 2 x kısa devre koruması / izlenebilir | ||||
| Siren Çıkış Gücü | 2x150mA max. (ECSI20; 15 parça bağlanabilir) +25 °C Voltaj: -12 V DC maks. Alarm Voltajı : 28 V DC maks. |
||||
| 24V Çıkışı | 28,5 V DC maks. 21 V DC min. 100 mA maks. 27,4 V DC nominal 25 °C |
||||
| Ön Tanımlı Kullanıcı Şifreleri | (Kullanıcı 22), (Süper Kullanıcı 99) ve opsiyonel anahtar | ||||
| Şebeke Sigortası | 0,5 A gecikme | ||||
| Pil | 2 x 12 V DC 7 Ah | ||||
| Pil Düşük Voltaj | 22 V DC ± 0.5V | ||||
| Pil Şarj Akımı | maks. 0.4 A | ||||
| Pil Şarj Voltajı | 27,2 V ± %2 – 20° / -36mV/°C | ||||
| Durağan Voltaj Seviyesi | <21 V | ||||
| Dahili Akü | Akü Yeri Mevcut | ||||
| Pil Empedansı | >2,5 Ω | ||||
| Frekans Değiştirme | 132 kHz | ||||
| Dalgalanma | <200 mV | ||||
| Sınıf Koşulları | 3k5 of IEC 60721-3-3 | ||||
| Depolama Sıcaklığı | -20 to +70 | ||||
| IP Sınıfı | 30 | ||||
| I maks a | 208 mA 212 mA 232 mA 253 mA 280 mA |
||||
| I maks b | 612 mA 594 mA 624 mA 644 mA 684 mA |
||||
| I min | 80 mA | ||||
| Göstergeler | |||||
| Ön Panel | 2 x 16 Alfanümerik LCD Ekran | ||||
| Gösterge Tipi | 7 LED Gösterge | ||||
| Göstergeler | Alarm, Şebeke, Batarya, Arıza, Siren Arıza, Sistem Arıza, Devre Dışı | ||||
| Sesli ve Görüntülü Uyarı | Mevcut | ||||
| Butonlar | SİSTEMİ SIFIRLA, SİREN AÇ/KAPAT, PANEL SESSİZ, Yön Tuşları | ||||
| Bölge Özellikleri | |||||
| Bölge Devresi Çıkış Voltajı | Maksimum 25,17 V Nominal 24,65 V Minimum 18,96 V |
||||
| Dedektör Alarmı Referans Aralığı | Bölge Voltajı 7,7 V – 17,2 V Bölge Empedansı 160 Ω – 735 Ω |
||||
| Manuel Alarm Referans Aralığı | Bölge Voltajı 2,9 V – 7,5 V Bölge Empedansı 50 Ω – 155 Ω |
||||
| Kısa Devre Referans Aralığı | Bölge Voltajı < 2,66 V Bölge Empedansı <45 Ω |
||||
| Açık Devre Referans aralığı | >14,7 K | ||||
| Genel | |||||
| Materyal Gövde | Plastik | Metal | |||
| Renk | Gri / Kırmızı / Siyah | ||||
| Çalışma sıcaklığı | -10 °C ~ +50 °C | ||||
| Boyut | 303x307x115mm | 274x324x68mm | |||
| Ağırlık | 990 g | 2400 g | |||
| Sertifika | 1922-CPR-1577 | ||||
| Sertifikalar | |||||
| Sertifikalar | CE/ DEDAL | ||||
| Onaylı kuruluş no | 1922 | ||||
| Dedal sertifika no | 1922- CPR-1577 | ||||
| Standart no | EN54- 2 / EN54-4 | ||||
