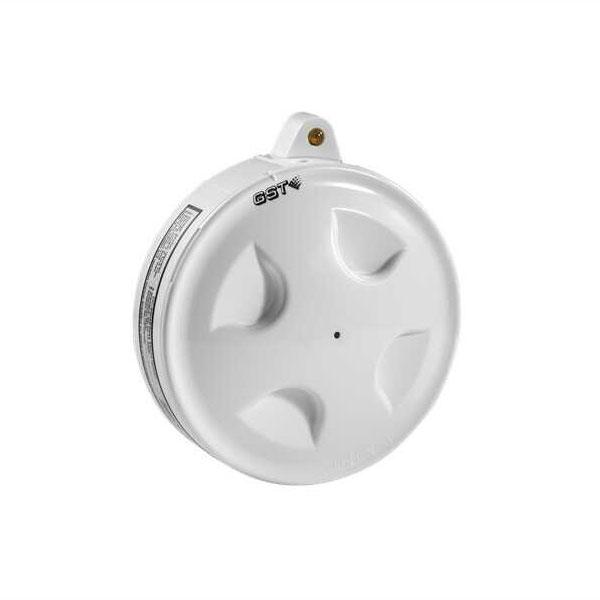

DC-9504E İzolatörlü Adresli Dedektör Tabanı
DC-9504E – İzolatörlü Taban
Yangın alarm sistemlerinde kısa devre izolasyonu sağlar: Döngü tipi yangın alarm sistemlerinde, döngü hattının kısmi kısa devre yapması durumunda, DC-9504E İzolatör kısa devreyi izole ederek sistemin diğer bölümlerinin normal çalışmasını sağlar ve arızalı bölgeyi tespit eder.
Sınıf A ve Sınıf B Sistemlere Uygundur: Çeşitli döngü yangın alarm sistemleri ile uyumludur ve hem Sınıf A hem de Sınıf B modlarında çalışabilir.
Dedektör Tabanı Olarak Kullanılabilir: İzolatör, dedektör tabanı yerine kullanılabilir, bu sayede montaj ve kablolama maliyetlerinden tasarruf sağlar.
Temel Özellikler
Giriş ve Çıkış Bağlantıları: Giriş ve çıkış bağlantıları yönsüz olarak kullanılabilir ve ters bağlantıya karşı duyarlıdır.
Gecikmeli Güç Yükleme: Çıkış uç cihazlarına güç gecikmeli olarak yüklenir, bu sayede yüksek yük akımı sırasında geçici akımlar önlenir.
Tak-Çalıştır Yapısı: Kolay takıp çıkarılabilen bir yapıya sahiptir.
Sertifikalar ve Uyumluluk
Standartlar: CE, CPD, EN54-17
Sertifikalar: LPCB
Uyumluluk:
BS5839-1 standardına uyumlu
WEEE ve RoHS direktiflerine uyumlu
Bağlantı ve Montaj Bilgisi
Bağlantı Terminalleri:
1 ve 3 numaralı terminaller: Çıkış kabloları (1 pozitif, 3 negatif)
5 ve 6 numaralı terminaller: Giriş kabloları (5 negatif, 6 pozitif)
2 ve 4 numaralı terminaller: Uzaktan gösterge çıkışı
Önerilen Kablolama: 1,0 mm² veya üzeri yangın alarm kablosu kullanılması önerilir, yerel yönetmeliklere bağlıdır.
Teknik Özellikler
Çalışma Gerilimi: 24V DC
Bekleme Akımı: ≤ 100 µA
Kapasite:
Her iki izolatör arasında maksimum 32 cihaz bağlanabilir.
Bir döngü üzerinde maksimum 128 izolatör kullanılabilir.
LED Göstergesi: Sarı LED, tarama durumunda yanıp söner, aktif durumda sürekli yanar.
Koruma Sınıfı:
IP33 (Kapak ile)
IP22 (Kapaksız)
Çalışma Sıcaklığı: -10°C ~ +55°C
Bağıl Nem: %95, yoğunlaşmayan
Gövde Malzemesi: ABS plastik.
Boyutlar: 100 mm (Çap) x 39 mm (Yükseklik)
Montaj Delik Aralığı: 45 mm – 75 mm
Ağırlık: Yaklaşık 100 gram
Uyumlu Paneller
* GST100 Akıllı Yangın Paneli
* GST200 Akıllı Yangın Paneli
* GST200-2 Akıllı Yangın Paneli
* GST200N Akıllı Yangın Paneli
* GST-IFP8 Akıllı Yangın Paneli
* GST5000W Akıllı Yangın Paneli
* GST5000R Akıllı Yangın Paneli
Uyumlu Dedektörler
* I Serisi Akıllı Dedektörler
Özellikler
Ürün Adı : DC-9504E Loop Isolator
Kullanım Amacı : Yangın alarm sistemlerinde kısa devre izolasyonu sağlar ve arızalı bölgeyi izole ederek sistemin geri kalanının normal çalışmasını garanti eder.
Standart Uyumluluğu : EN54-17, BS5839-1, LPCB sertifikalı, CE / CPD, WEEE & RoHS uyumlu.
Çalışma Gerilimi : 24V DC
Bekleme Akımı : ≤ 100 µA
Kapasite : Maksimum 32 cihaz (her iki izolatör arasında), bir loop üzerinde maksimum 128 izolatör.
LED Göstergesi : Sarı LED, tarama sırasında yanıp söner, aktif durumda sürekli yanar.
Koruma Sınıfı IP33 (kapak ile), IP22 (kapaksız).
Çalışma Sıcaklığı : -10°C ~ +55°C
Bağıl Nem : %95 (yoğunlaşmayan).
Gövde Malzemesi : ABS Plastik
Boyutlar : 100 mm (Çap) x 39 mm (Yükseklik)
Montaj Delik Aralığı : 45 mm – 75 mm
Ağırlık : Yaklaşık 100 gram
Uyumlu Paneller :
GST100 Intelligent Fire Panel
GST200 Intelligent Fire Panel
GST200-2 Intelligent Fire Panel
GST200N Intelligent Fire Panel
GST-IFP8 Intelligent Fire Panel
GST5000W Intelligent Fire Panel
GST5000R Intelligent Fire Panel
